ਸਟੀਲ ਸਟ੍ਰਕਚਰਲ ਕੰਪੋਨੈਂਟਸ ਲਈ ਪੂਰੀ ਗਾਈਡ: ਸੈਕੰਡਰੀ ਮੈਂਬਰ ਅਤੇ ਕਨੈਕਸ਼ਨ ਵੇਰਵੇ

ਪਿਛਲੇ ਅੰਕ ਵਿੱਚ ਪ੍ਰਾਇਮਰੀ ਲੋਡ-ਬੇਅਰਿੰਗ ਮੈਂਬਰਾਂ ਅਤੇ ਬ੍ਰੇਸਿੰਗ ਅਤੇ ਸਥਿਰਤਾ ਮੈਂਬਰਾਂ ਦੇ ਵੇਰਵੇ ਅਤੇ ਲੇਆਉਟ ਡਰਾਇੰਗ ਨੂੰ ਦਰਸਾਇਆ ਗਿਆ ਸੀਸਟੀਲ ਬਣਤਰਭਾਗ. ਇਹ ਸੈਸ਼ਨ ਸੈਕੰਡਰੀ ਅਤੇ ਜੁੜੇ ਭਾਗਾਂ ਦੇ ਨਾਲ-ਨਾਲ ਕੁਨੈਕਸ਼ਨਾਂ ਅਤੇ ਢਾਂਚਾਗਤ ਫਿਟਿੰਗਾਂ ਦੀ ਜਾਣ-ਪਛਾਣ ਦੇ ਨਾਲ ਜਾਰੀ ਰਹਿੰਦਾ ਹੈ। ਹੇਠਾਂ ਸਟੀਲ ਦੀਆਂ ਇਮਾਰਤਾਂ ਵਿੱਚ ਆਮ ਲੇਆਉਟ ਸਥਿਤੀਆਂ ਅਤੇ ਹਰੇਕ ਹਿੱਸੇ ਦੀਆਂ ਪੂਰੀਆਂ ਸੂਚੀਆਂ ਦਾ ਵੇਰਵਾ ਦਿੱਤਾ ਗਿਆ ਹੈ।

ਸੈਕੰਡਰੀ ਅਤੇ ਅਟੈਚਡ ਕੰਪੋਨੈਂਟਸ ਵਿੱਚ ਪਰਲਿਨਸ, ਵਾਲ ਫਰੇਮ ਕਾਲਮ, ਕੰਧ ਫਰੇਮ ਬੀਮ, ਮਾਨੀਟਰ ਫਰੇਮ, ਮਾਨੀਟਰ ਸਾਈਡ ਫਰੇਮ, ਸਟੈਅਰ ਬੀਮ, ਸਟੈਅਰ ਸਲੈਬ, ਪਲੇਟਫਾਰਮ ਬੀਮ, ਪਲੇਟਫਾਰਮ ਸਲੈਬ, ਰੇਲਿੰਗ, ਹੈਂਡਰੇਲ, ਐਕਸੈਸ ਪੌੜੀਆਂ, ਵਾਕਵੇ ਪਲੇਟ ਅਤੇ ਸਪੇਸਰ ਸਟਰਟਸ, ਦਰਵਾਜ਼ੇ ਦੇ ਫਰੇਮ ਕਾਲਮ, ਦਰਵਾਜ਼ੇ ਦੇ ਫਰੇਮ ਬੀਮ, ਵਿੰਡੋ ਫਰੇਮ ਬੀਮ, ਵਿੰਡੋਜ਼ ਫਰੇਮ, ਫ੍ਰੇਮ ਫ੍ਰੇਮ ਹੋ ਸਕਦੇ ਹਨ। ਸਲੈਬਾਂ, ਪੈਰਾਪੇਟ ਕਾਲਮ ਅਤੇ ਪੈਰਾਪੇਟ ਬੀਮ। ਪਰਲਿਨ ਨੂੰ ਛੱਤ ਦੀਆਂ ਪਰਲਿਨਾਂ ਅਤੇ ਕੰਧ ਦੀਆਂ ਪਰਲਿਨਾਂ ਵਿੱਚ ਵੰਡਿਆ ਜਾਂਦਾ ਹੈ, ਜਦੋਂ ਕਿ ਪੌੜੀਆਂ ਦੀਆਂ ਸਲੈਬਾਂ ਟ੍ਰੇਡ ਪਲੇਟਾਂ ਨੂੰ ਢੱਕਦੀਆਂ ਹਨ। ਬਿਲਡਿੰਗ ਫੰਕਸ਼ਨ ਜਿਵੇਂ ਕਿ ਘੇਰਾਬੰਦੀ, ਰਸਤਾ, ਦਿਨ ਦੀ ਰੋਸ਼ਨੀ ਅਤੇ ਹਵਾਦਾਰੀ, ਸੈਕੰਡਰੀ ਅਤੇ ਜੁੜੇ ਹਿੱਸੇ ਮੁੱਖ ਢਾਂਚੇ ਵਿੱਚ ਹਵਾ ਦੇ ਲੋਡ, ਬਰਫ਼ ਦੇ ਲੋਡ ਅਤੇ ਹੋਰ ਲੋਡਾਂ ਨੂੰ ਸੰਚਾਰਿਤ ਕਰਦੇ ਹਨ। ਉਹ ਲਾਜ਼ਮੀ ਹਿੱਸੇ ਹਨ ਜੋ ਸਟੀਲ ਦੀਆਂ ਇਮਾਰਤਾਂ ਦੀ ਇਕਸਾਰਤਾ ਅਤੇ ਸੇਵਾ ਕਾਰਜਾਂ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦੇ ਹਨ।

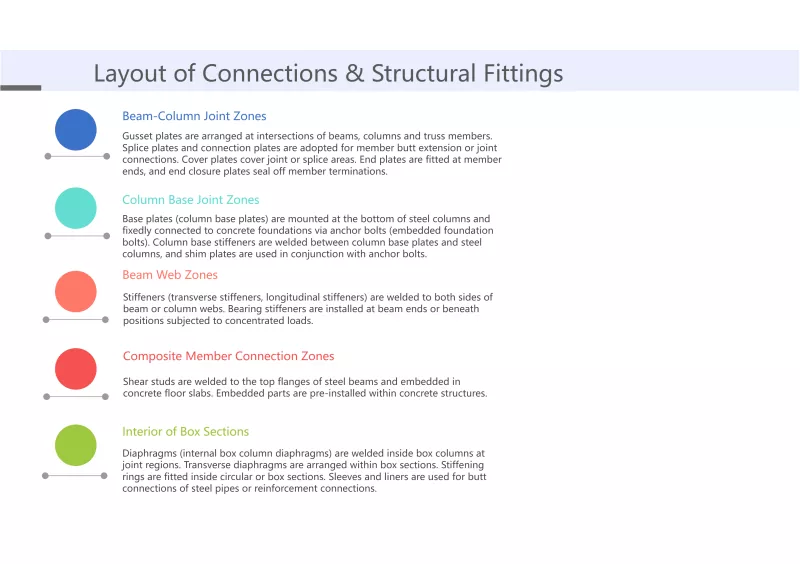

ਕਨੈਕਸ਼ਨਾਂ ਅਤੇ ਸਟ੍ਰਕਚਰਲ ਫਿਟਿੰਗਾਂ ਵਿੱਚ ਗਸੇਟ ਪਲੇਟਾਂ, ਸਟੀਫਨਰ, ਬੇਅਰਿੰਗ ਸਟੀਫਨਰ, ਸ਼ਿਮ ਪਲੇਟਾਂ, ਕਨੈਕਸ਼ਨ ਪਲੇਟਾਂ, ਸਪਲਾਇਸ ਪਲੇਟਾਂ, ਕਵਰ ਪਲੇਟਾਂ, ਐਂਡ ਕਲੋਜ਼ਰ ਪਲੇਟਾਂ, ਐਂਡ ਪਲੇਟਾਂ, ਬੇਸ ਪਲੇਟਾਂ, ਕਾਲਮ ਬੇਸ ਸਟੀਫਨਰ, ਕਾਲਮ ਐਂਕਰ ਬੋਲਟ, ਉੱਚ-ਮਜ਼ਬੂਤੀ ਵਾਲੇ ਬੋਲਟ, ਸਟਿੱਫਨ ਵਾਲੇ ਪੁਰਜੇ, ਸਟਿੱਫਨਰ, ਸ਼ੀਟ, ਸਲੀਵਜ਼, ਲਾਈਨਰ, ਸਟੀਫਨਿੰਗ ਰਿੰਗ, ਡਾਇਆਫ੍ਰਾਮ ਅਤੇ ਟ੍ਰਾਂਸਵਰਸ ਡਾਇਆਫ੍ਰਾਮ। ਸਟੀਫਨਰਾਂ ਨੂੰ ਟ੍ਰਾਂਸਵਰਸ ਸਟੀਫਨਰਾਂ ਅਤੇ ਲੰਬਕਾਰੀ ਸਟੀਫਨਰਾਂ ਵਿੱਚ ਵੰਡਿਆ ਜਾਂਦਾ ਹੈ; ਬੇਸ ਪਲੇਟਾਂ ਵਿੱਚ ਕਾਲਮ ਬੇਸ ਪਲੇਟਾਂ ਸ਼ਾਮਲ ਹਨ; ਕਾਲਮ ਐਂਕਰ ਬੋਲਟ ਨੂੰ ਏਮਬੈਡਡ ਫਾਊਂਡੇਸ਼ਨ ਬੋਲਟ ਵੀ ਕਿਹਾ ਜਾਂਦਾ ਹੈ; ਸ਼ੀਅਰ ਸਟੱਡਾਂ ਨੂੰ ਸਟੱਡ ਕਨੈਕਟਰ ਵੀ ਕਿਹਾ ਜਾਂਦਾ ਹੈ; ਡਾਇਆਫ੍ਰਾਮ ਬਾਕਸ ਕਾਲਮਾਂ ਲਈ ਅੰਦਰੂਨੀ ਡਾਇਆਫ੍ਰਾਮ ਨੂੰ ਕਵਰ ਕਰਦੇ ਹਨ। ਦੀ ਇੱਕ ਮਹੱਤਵਪੂਰਣ ਸ਼੍ਰੇਣੀ ਵਜੋਂਸਟੀਲ ਬਣਤਰਕੰਪੋਨੈਂਟ, ਕਨੈਕਸ਼ਨ ਅਤੇ ਸਟ੍ਰਕਚਰਲ ਫਿਟਿੰਗਸ ਸਿੱਧੇ ਤੌਰ 'ਤੇ ਇਹ ਨਿਰਧਾਰਤ ਕਰਦੇ ਹਨ ਕਿ ਕੀ ਸਾਰੇ ਲੋਡ-ਬੇਅਰਿੰਗ ਮੈਂਬਰ ਤਾਲਮੇਲ ਵਿੱਚ ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਢੰਗ ਨਾਲ ਕੰਮ ਕਰ ਸਕਦੇ ਹਨ ਅਤੇ ਕੀ ਲੋਡ ਟ੍ਰਾਂਸਫਰ ਮਾਰਗ ਨਿਰੰਤਰ ਅਤੇ ਭਰੋਸੇਮੰਦ ਹੈ।

ਹੁਣ ਤੱਕ, ਢਾਂਚਾਗਤ ਰਚਨਾ ਦੁਆਰਾ ਵਰਗੀਕ੍ਰਿਤ ਸਟੀਲ ਦੇ ਢਾਂਚਾਗਤ ਹਿੱਸਿਆਂ ਦੀਆਂ ਚਾਰ ਪ੍ਰਮੁੱਖ ਸ਼੍ਰੇਣੀਆਂ ਨੂੰ ਛਾਂਟਿਆ ਗਿਆ ਹੈ। ਉਪਰੋਕਤ ਸਾਰੇ ਭਾਗ ਸਟੀਲ ਦੀਆਂ ਇਮਾਰਤਾਂ ਦੇ ਨਿਰਮਾਣ ਡਰਾਇੰਗਾਂ 'ਤੇ ਬਣਾਏ ਗਏ ਹਨ, ਜੋ ਕਿ ਸੰਰਚਨਾਤਮਕ ਗਣਨਾ ਰਿਪੋਰਟਾਂ ਵਿੱਚ ਬਲ ਵਿਸ਼ਲੇਸ਼ਣ ਵਿੱਚ ਸ਼ਾਮਲ ਹਨ, ਅਤੇ ਮੁਕੰਮਲ ਕੀਤੇ ਗਏ ਢਾਂਚੇ ਵਿੱਚ ਸਥਾਈ ਤੌਰ 'ਤੇ ਬਰਕਰਾਰ ਹਨ। ਭਾਗਾਂ ਦਾ ਸੁਮੇਲ ਵੱਖ-ਵੱਖ ਪ੍ਰੋਜੈਕਟ ਕਿਸਮਾਂ ਨਾਲ ਬਦਲਦਾ ਹੈ। ਹਰੇਕ ਕਿਸਮ ਦੇ ਕੰਪੋਨੈਂਟ ਦੀ ਕਾਰਜਸ਼ੀਲ ਸਥਿਤੀ ਅਤੇ ਖਾਕਾ ਤਰਕ ਦੀ ਸਹੀ ਸਮਝ ਸਹੀ ਮਾਤਰਾ ਦੇ ਬਿੱਲਾਂ ਨੂੰ ਕੰਪਾਇਲ ਕਰਨ ਅਤੇ ਵਿਆਪਕ ਯੂਨਿਟ ਦੀਆਂ ਕੀਮਤਾਂ ਨੂੰ ਵਾਜਬ ਤੌਰ 'ਤੇ ਨਿਰਧਾਰਤ ਕਰਨ ਲਈ ਇੱਕ ਪੂਰਵ ਸ਼ਰਤ ਹੈ, ਅਤੇ ਨਾਲ ਹੀ ਇਹ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਬੁਨਿਆਦ ਹੈ ਕਿ ਸਟੀਲ ਬਣਤਰਾਂ ਦੇ ਡਿਜ਼ਾਈਨ ਇਰਾਦੇ ਨੂੰ ਸੁਰੱਖਿਅਤ ਅਤੇ ਭਰੋਸੇਮੰਦ ਭੌਤਿਕ ਇਮਾਰਤਾਂ ਵਿੱਚ ਬਦਲਿਆ ਜਾ ਸਕਦਾ ਹੈ।
