ਸਟੀਲ ਢਾਂਚੇ (ਸਟੀਲ ਫਰੇਮ) ਲਈ ਨਿਰਮਾਣ ਪ੍ਰਕਿਰਿਆ ਦੇ ਮਿਆਰ

1. ਸਟੀਲ ਫਰੇਮ ਲਿਫਟਿੰਗ ਚੈਕ (ਹੋਇਟਿੰਗ ਕੈਲਕੂਲੇਸ਼ਨ)

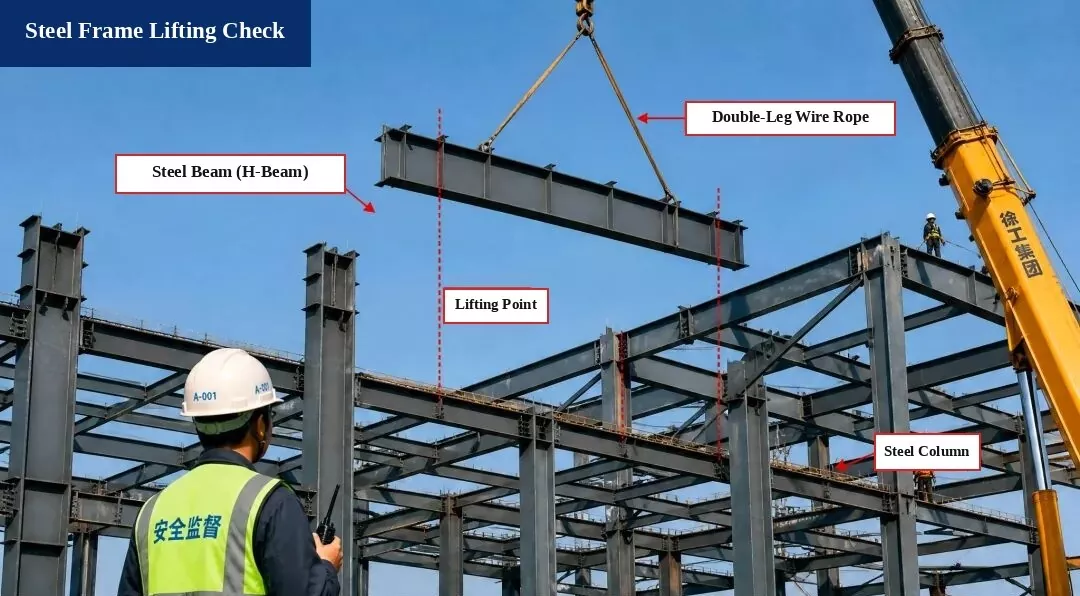

ਐਕਸਟਰੈਕਟ ਕੀਤੇ ਫੋਟੋ ਲੇਬਲ:ਲਿਫਟਡ ਭਾਗ: ਸਟੀਲ ਬੀਮ (ਐਚ-ਬੀਮ) | ਲਿਫਟਿੰਗ ਸਲਿੰਗ: ਡਬਲ-ਲੇਗ ਵਾਇਰ ਰੋਪ ਸਲਿੰਗ | ਲਿਫਟਿੰਗ ਪੁਆਇੰਟ ਪੋਜੀਸ਼ਨ | ਸਟੀਲ ਫਰੇਮ ਕਾਲਮ | ਸੇਫਟੀ ਸੁਪਰਵਾਈਜ਼ਰ (ਹੈਲਮੇਟ ਏ-001) | ਕ੍ਰੇਨ: XCMG ਸਮੂਹ

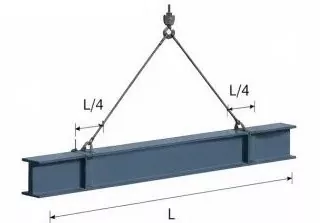

I. ਲਿਫਟਿੰਗ ਡਾਇਗ੍ਰਾਮ

ਮੈਂਬਰ:ਸਟੀਲ ਬੀਮ H500×200×10×16, ਲੰਬਾਈ L = 12.0 ਮੀਟਰ

ਲਿਫਟਿੰਗ ਪੁਆਇੰਟ:ਬੀਮ ਦੇ ਹਰੇਕ ਸਿਰੇ ਤੋਂ L/4 'ਤੇ ਸੈੱਟ ਕਰੋ

ਸਲਿੰਗ ਕੋਣ:α ≈ 60°

II. ਲੋਡ ਗਣਨਾ

1. ਬੀਮ ਦਾ ਸਵੈ-ਭਾਰ:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. ਡਾਇਨਾਮਿਕ ਲੋਡ ਫੈਕਟਰ:1.1 ਲਓ

3. ਗੁਲੇਲਾਂ ਦਾ ਭਾਰ:ਅਣਡਿੱਠਾ (ਅਣਗੌਲਿਆ)

4. ਕੁੱਲ ਲਿਫਟਿੰਗ ਲੋਡ:
P = G × 1.1 = 219.9 kN

5. ਸਲਿੰਗ ਤਣਾਅ (ਸੰਤੁਲਿਤ ਲੋਡ):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Sling ਸੁਰੱਖਿਆ ਜਾਂਚ

1. ਸਲਿੰਗ ਕਿਸਮ:φ20 ਸਟੀਲ ਵਾਇਰ ਰੱਸੀ, ਬਰੇਕਿੰਗ ਲੋਡ Fb = 360 kN

2. ਸੁਰੱਖਿਆ ਕਾਰਕ (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

ਮਿਆਰੀ ਲੋੜਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦਾ ਹੈ!

ਸਿੱਟਾ ਚੈੱਕ ਕਰੋ:
ਲਿਫਟਿੰਗ ਓਪਰੇਸ਼ਨ ਸੁਰੱਖਿਅਤ ਹੈ ਅਤੇ ਕੋਡ ਦੀਆਂ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦਾ ਹੈ।

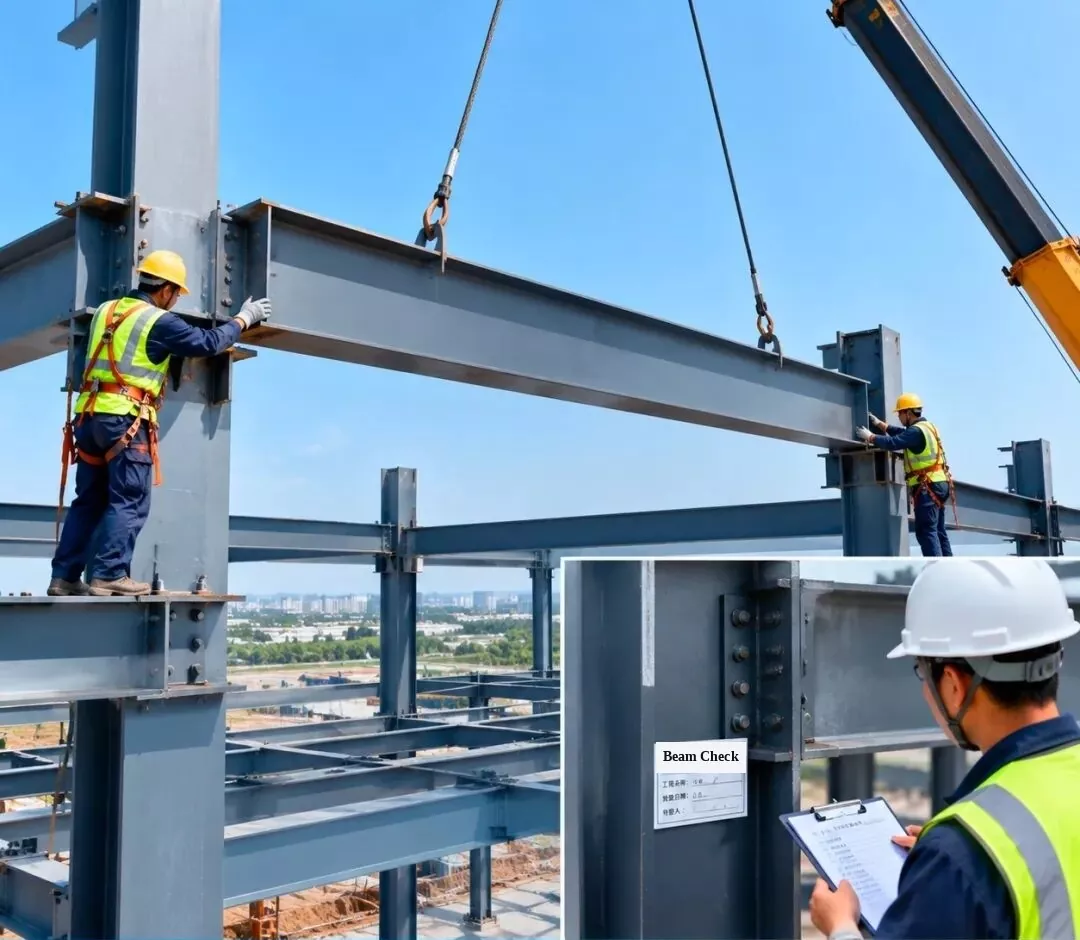

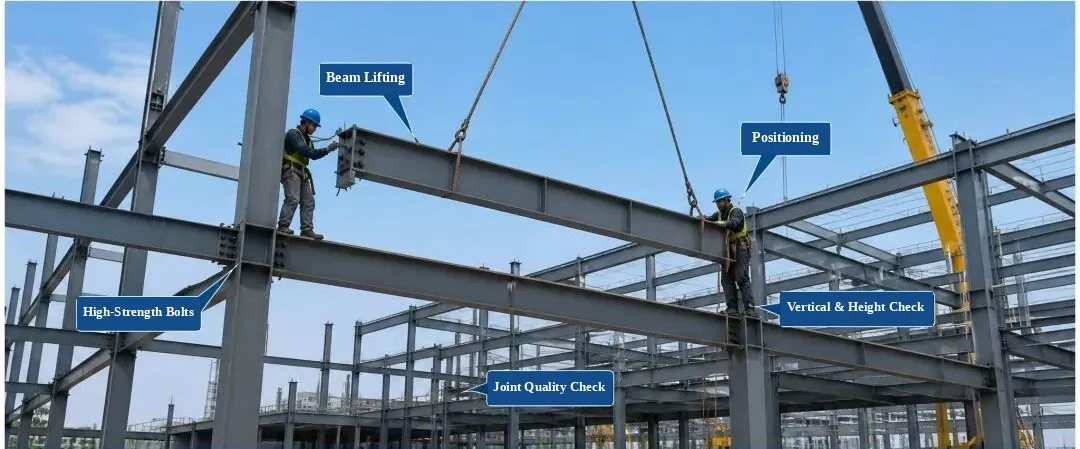

2. ਸਟੀਲ ਫਰੇਮ ਇੰਸਟਾਲੇਸ਼ਨ ਅਤੇ ਨਿਰੀਖਣ — ਸਟੀਲ ਬੀਮ ਇੰਸਟਾਲੇਸ਼ਨ

3. ਸਟੀਲ ਫਰੇਮ ਇੰਸਟਾਲੇਸ਼ਨ ਅਤੇ ਨਿਰੀਖਣ — ਸਟੀਲ ਰੂਫ ਟਰਸ ਇੰਸਟਾਲੇਸ਼ਨ

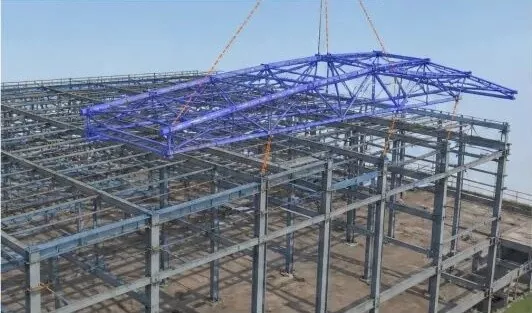

1. 3D BIM ਸਿਮੂਲੇਸ਼ਨ:ਲਿਫਟਿੰਗ ਪਲਾਨ ਅਤੇ ਇੰਸਟਾਲੇਸ਼ਨ ਆਰਡਰ ਨੂੰ ਬਿਹਤਰ ਬਣਾਉਣ ਲਈ ਸਟੀਲ ਰੂਫ ਟਰਸ ਇੰਸਟਾਲੇਸ਼ਨ ਦੀ ਨਕਲ ਕਰੋ।

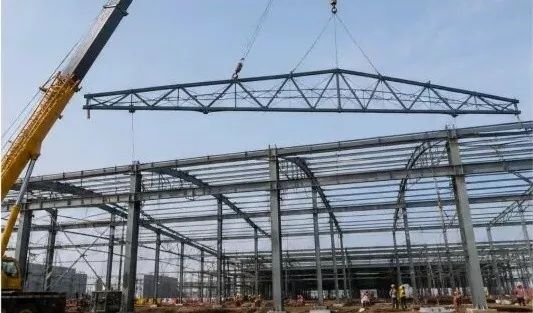

2. ਰੂਫ ਟਰਸ ਲਿਫਟਿੰਗ:ਟਰਸ ਨੂੰ ਚੁੱਕਣ ਲਈ ਇੱਕ ਟਰੱਕ ਕਰੇਨ ਦੀ ਵਰਤੋਂ ਕਰੋ ਅਤੇ ਇਸਨੂੰ ਸੰਤੁਲਿਤ ਰੱਖਦੇ ਹੋਏ ਹੌਲੀ-ਹੌਲੀ ਸਥਿਤੀ ਵਿੱਚ ਰੱਖੋ।

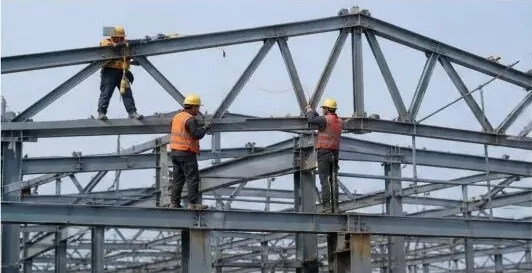

3. ਸਥਿਤੀ ਅਤੇ ਅਸਥਾਈ ਫਿਕਸਿੰਗ:ਛੱਤ ਦੇ ਟਰੱਸ ਹੋਣ ਤੋਂ ਬਾਅਦ, ਇਸਨੂੰ ਅਸਥਾਈ ਤੌਰ 'ਤੇ ਸੁਰੱਖਿਅਤ ਕਰੋ ਅਤੇ ਇਸਦੀ ਸਥਿਤੀ ਅਤੇ ਉਚਾਈ (ਉੱਚਾਈ) ਨੂੰ ਅਨੁਕੂਲ ਕਰੋ।

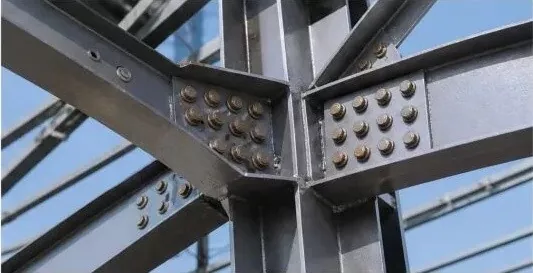

4. ਉੱਚ-ਤਾਕਤ ਬੋਲਟ ਕਨੈਕਸ਼ਨ:ਇੱਕ ਮਜ਼ਬੂਤ ​​ਕੁਨੈਕਸ਼ਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਡਿਜ਼ਾਈਨ ਨਿਯਮਾਂ ਦੇ ਅਨੁਸਾਰ ਉੱਚ-ਤਾਕਤ ਬੋਲਟ ਨੂੰ ਕੱਸੋ।

5. ਇੰਸਟਾਲੇਸ਼ਨ ਨਿਰੀਖਣ:ਇਹ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਕਿ ਉਹ ਕੋਡ ਨੂੰ ਪੂਰਾ ਕਰਦੇ ਹਨ, ਟਰੱਸ ਦੀ ਉਚਾਈ, ਸਪੈਨ, ਝੁਕਣ (ਡਿਫਲੈਕਸ਼ਨ), ਅਤੇ ਲੰਬਕਾਰੀ ਅਲਾਈਨਮੈਂਟ ਦੀ ਜਾਂਚ ਕਰੋ।

6. ਨਿਰੀਖਣ ਰਿਕਾਰਡ:ਨਿਰੀਖਣ ਪਾਸ ਕਰਨ ਤੋਂ ਬਾਅਦ, ਰਿਕਾਰਡ ਫਾਰਮ ਨੂੰ ਪੂਰਾ ਕਰੋ ਅਤੇ ਅਗਲੇ ਨਿਰਮਾਣ ਪੜਾਅ 'ਤੇ ਜਾਓ।

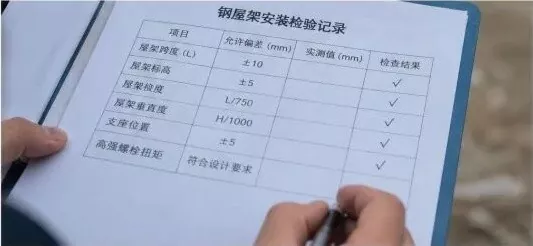

ਸਟੀਲ ਰੂਫ ਟਰਸ ਇੰਸਟਾਲੇਸ਼ਨ ਇੰਸਪੈਕਸ਼ਨ ਰਿਕਾਰਡ

4. ਸਟੀਲ ਫਰੇਮ ਇੰਸਟਾਲੇਸ਼ਨ ਅਤੇ ਨਿਰੀਖਣ — ਝੁਕੀ ਹੋਈ ਸਟੀਲ ਬੀਮ ਸਥਾਪਨਾ

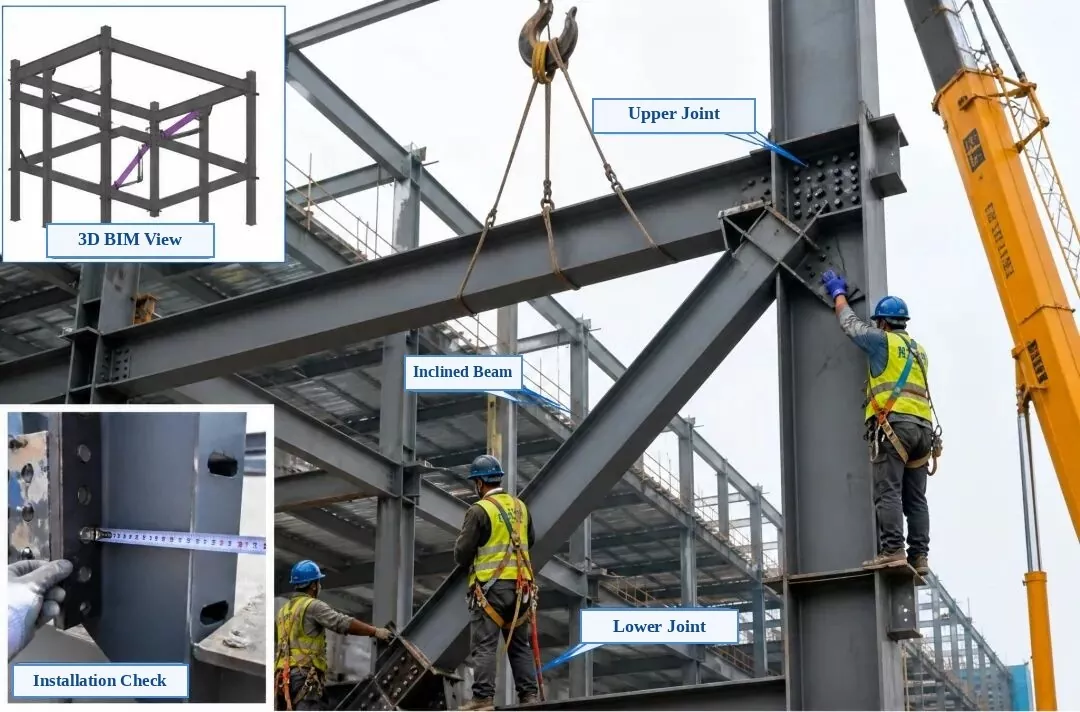

ਐਕਸਟਰੈਕਟ ਕੀਤੇ ਫੋਟੋ ਲੇਬਲ:ਸਿਖਰ-ਖੱਬੇ ਇਨਸੈੱਟ: 3D BIM ਦ੍ਰਿਸ਼ | ਹੇਠਾਂ-ਖੱਬੇ ਇਨਸੈੱਟ: ਇੰਸਟਾਲੇਸ਼ਨ ਜਾਂਚ | ਮੁੱਖ ਫੋਟੋ: ਉਪਰਲਾ ਕਨੈਕਸ਼ਨ ਜੋੜ, ਝੁਕਿਆ ਹੋਇਆ ਸਟੀਲ ਬੀਮ (ਡਾਇਗੋਨਲ ਬਰੇਸ), ਲੋਅਰ ਕਨੈਕਸ਼ਨ ਜੋੜ

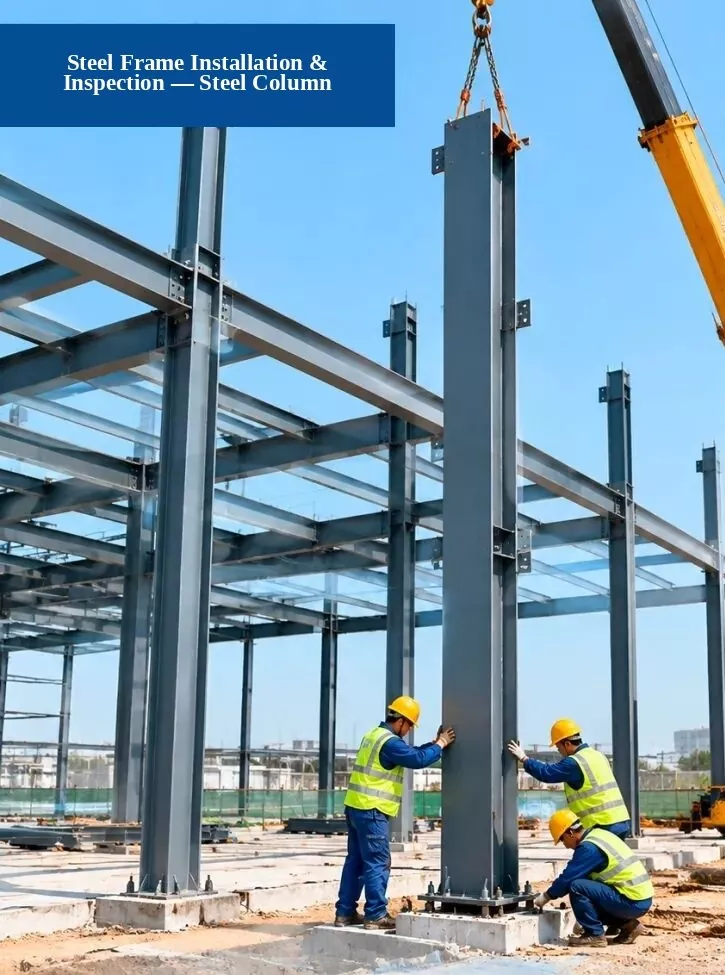

5. ਸਟੀਲ ਫਰੇਮ ਇੰਸਟਾਲੇਸ਼ਨ ਅਤੇ ਨਿਰੀਖਣ — ਸਟੀਲ ਕਾਲਮ ਇੰਸਟਾਲੇਸ਼ਨ

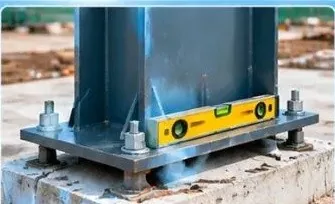

1. ਫਾਊਂਡੇਸ਼ਨ ਜਾਂਚ:ਜਾਂਚ ਕਰੋ ਕਿ ਕੀ ਐਂਕਰ ਬੋਲਟ ਪੋਜੀਸ਼ਨ, ਫਾਊਂਡੇਸ਼ਨ ਦੀ ਉਚਾਈ, ਅਤੇ ਬੁਨਿਆਦ ਦੇ ਮਾਪ ਡਿਜ਼ਾਈਨ ਲੋੜਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦੇ ਹਨ।

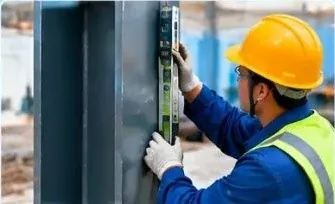

2. ਵਰਟੀਕਲ ਅਲਾਈਨਮੈਂਟ ਜਾਂਚ:ਇਹ ਦੇਖਣ ਲਈ ਕਿ ਸਟੀਲ ਕਾਲਮ ਕਿੰਨਾ ਸਿੱਧਾ (ਲੰਬਕਾਰੀ) ਖੜ੍ਹਾ ਹੈ, ਕੁੱਲ ਸਟੇਸ਼ਨ, ਲੇਜ਼ਰ ਪਲੰਬ, ਜਾਂ ਸਟ੍ਰੇਟਡਜ ਲੈਵਲ ਦੀ ਵਰਤੋਂ ਕਰੋ।

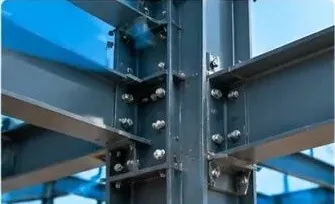

3. ਕਨੈਕਸ਼ਨ ਗੁਣਵੱਤਾ ਜਾਂਚ:ਜਾਂਚ ਕਰੋ ਕਿ ਕੀ ਉੱਚ-ਸ਼ਕਤੀ ਵਾਲੇ ਬੋਲਟ, ਵੇਲਡ ਅਤੇ ਕਨੈਕਸ਼ਨ ਪਲੇਟਾਂ ਮਿਆਰੀ ਲੋੜਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦੀਆਂ ਹਨ।

6. ਸਟੀਲ ਫਰੇਮ ਇੰਸਟਾਲੇਸ਼ਨ — ਟਰਸ ਸਟ੍ਰਕਚਰ ਇੰਸਟਾਲੇਸ਼ਨ (3D BIM ਡਾਇਗ੍ਰਾਮ)

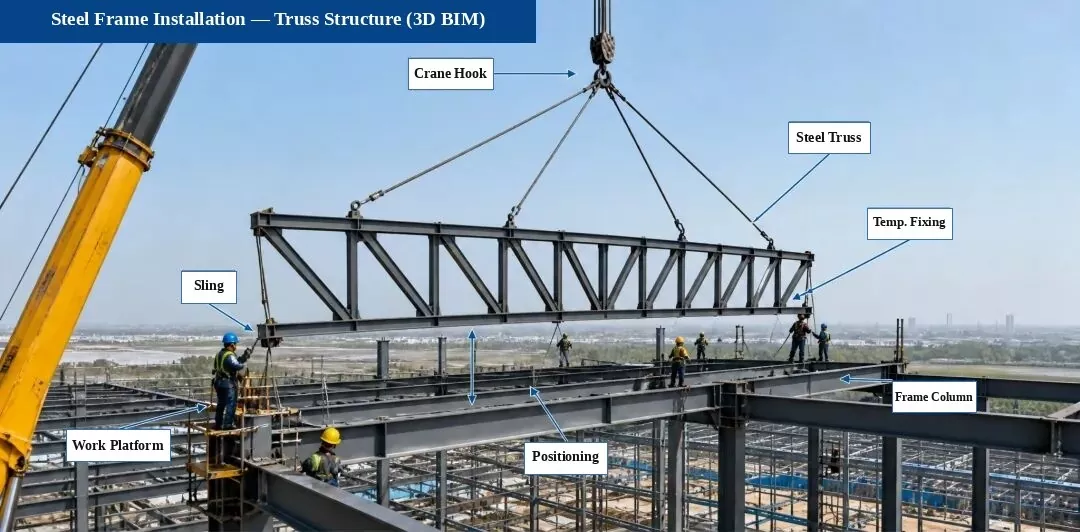

ਐਕਸਟਰੈਕਟ ਕੀਤੇ ਫੋਟੋ ਲੇਬਲ:ਕਰੇਨ ਹੁੱਕ | ਸਟੀਲ ਟਰਸ ਬਣਤਰ | ਅਸਥਾਈ ਫਿਕਸਿੰਗ | ਲਿਫਟਿੰਗ ਸਲਿੰਗ | ਉੱਚ-ਵਰਕ ਪਲੇਟਫਾਰਮ | ਸਥਿਤੀ ਵਿੱਚ ਸਥਾਨ | ਸਟੀਲ ਫਰੇਮ ਕਾਲਮ

ਮੁੱਖ ਨਿਰੀਖਣ ਬਿੰਦੂ (ਸਾਈਟ ਫੋਟੋਆਂ):

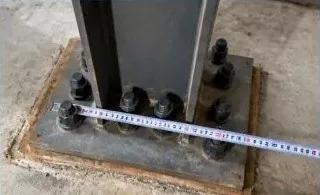

1. ਸਹਾਇਤਾ ਅਤੇ ਸੰਯੁਕਤ ਜਾਂਚ

ਇਹ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਕਿ ਉਹ ਡਿਜ਼ਾਇਨ ਦੀਆਂ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦੇ ਹਨ, ਸਪੋਰਟ ਬੋਲਟ, ਸ਼ਿਮ ਪਲੇਟਾਂ ਅਤੇ ਏਮਬੈਡ ਕੀਤੇ ਹਿੱਸਿਆਂ ਦੀਆਂ ਸਥਿਤੀਆਂ ਅਤੇ ਉਚਾਈਆਂ ਦੀ ਜਾਂਚ ਕਰੋ।

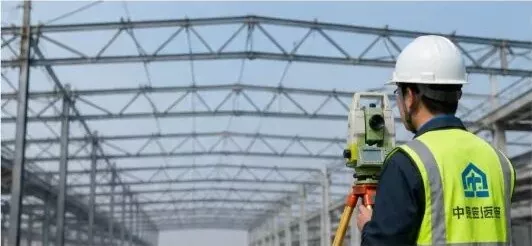

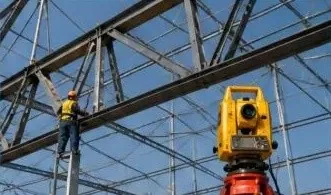

2. ਟਰਸ ਅਲਾਈਨਮੈਂਟ ਜਾਂਚ

ਟਰਸ ਦੀ ਸੈਂਟਰਲਾਈਨ, ਉਚਾਈ ਅਤੇ ਝੁਕਣ ਨੂੰ ਮਾਪਣ ਲਈ ਕੁੱਲ ਸਟੇਸ਼ਨ ਦੀ ਵਰਤੋਂ ਕਰੋ, ਅਤੇ ਅਲਾਈਨਮੈਂਟ ਐਡਜਸਟਮੈਂਟ ਕਰੋ।

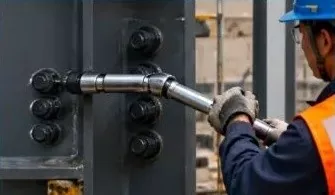

3. ਉੱਚ-ਤਾਕਤ ਬੋਲਟ ਚੈੱਕ

ਉੱਚ-ਸ਼ਕਤੀ ਵਾਲੇ ਬੋਲਟਾਂ ਦੀ ਸੰਖਿਆ, ਆਕਾਰ ਅਤੇ ਟਾਰਕ ਦੀ ਜਾਂਚ ਕਰੋ, ਅਤੇ ਕੋਡ ਦੁਆਰਾ ਲੋੜ ਅਨੁਸਾਰ ਉਹਨਾਂ ਦੀ ਦੁਬਾਰਾ ਜਾਂਚ ਕਰੋ।

ਨੋਟ:ਇਸ ਪ੍ਰੋਜੈਕਟ ਵਿੱਚ ਟਰਸ ਬਣਤਰ ਨੂੰ ਫੈਕਟਰੀ ਵਿੱਚ ਪਹਿਲਾਂ ਤੋਂ ਇਕੱਠਾ ਕੀਤਾ ਜਾਂਦਾ ਹੈ ਅਤੇ ਸਹੀ ਸਥਾਪਨਾ, ਗੁਣਵੱਤਾ ਅਤੇ ਸੁਰੱਖਿਆ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਸਾਈਟ 'ਤੇ ਭਾਗਾਂ ਵਿੱਚ ਉਤਾਰਿਆ ਜਾਂਦਾ ਹੈ।

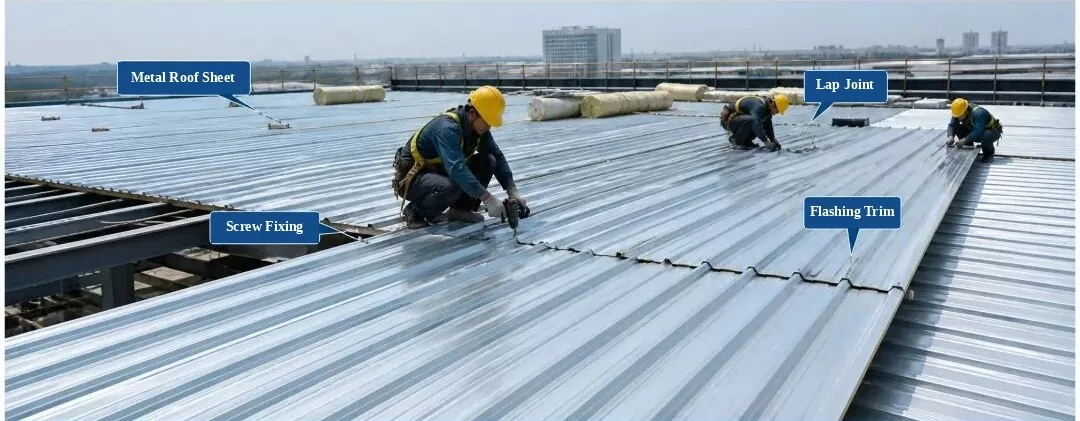

7. ਸਟੀਲ ਫਰੇਮ ਅਤੇ ਪ੍ਰੋਫਾਈਲਡ ਮੈਟਲ ਰੂਫ ਸ਼ੀਟ ਦੀ ਸਥਾਪਨਾ ਅਤੇ ਨਿਰੀਖਣ

8. ਸਟੀਲ ਫਰੇਮ ਸਥਾਪਨਾ ਅਤੇ ਨਿਰੀਖਣ - ਸਟੀਲ ਦੀਆਂ ਪੌੜੀਆਂ ਅਤੇ ਹੈਂਡਰੇਲ ਸਥਾਪਨਾ

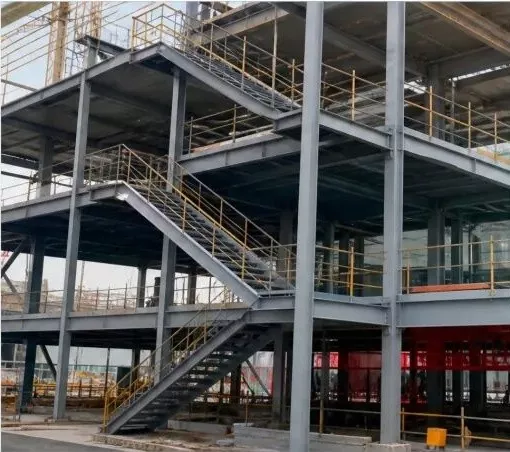

1. ਪੂਰੀਆਂ ਹੋਈਆਂ ਸਟੀਲ ਦੀਆਂ ਪੌੜੀਆਂ ਅਤੇ ਹੈਂਡਰੇਲ (ਸਾਈਟ ਫੋਟੋ)

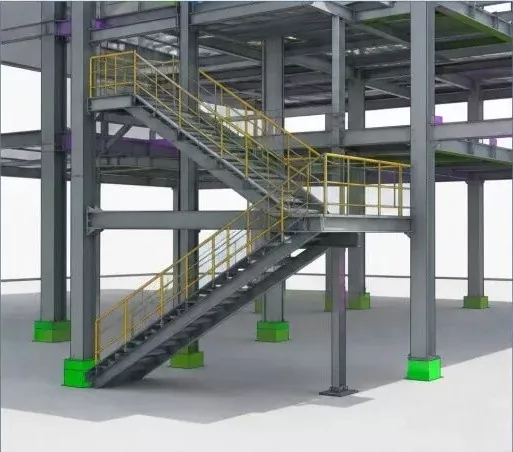

2. 3D BIM ਮਾਡਲ (ਸਟੀਲ ਦੀਆਂ ਪੌੜੀਆਂ ਅਤੇ ਹੈਂਡਰੇਲ)

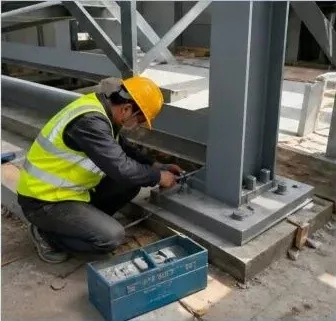

3. ਸਟੀਲ ਪੌੜੀਆਂ ਦੀ ਸਥਾਪਨਾ (ਸਾਈਟ ਦਾ ਕੰਮ)

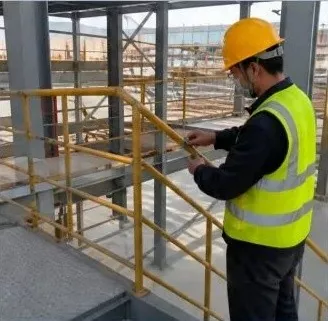

4. ਹੈਂਡਰੇਲ ਸਥਾਪਨਾ (ਸਾਈਟ ਦਾ ਕੰਮ)

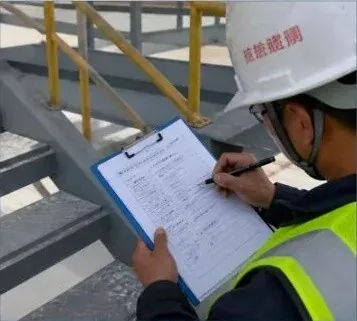

5. ਇੰਸਟਾਲੇਸ਼ਨ ਗੁਣਵੱਤਾ ਨਿਰੀਖਣ (ਸਾਈਟ ਜਾਂਚ)
